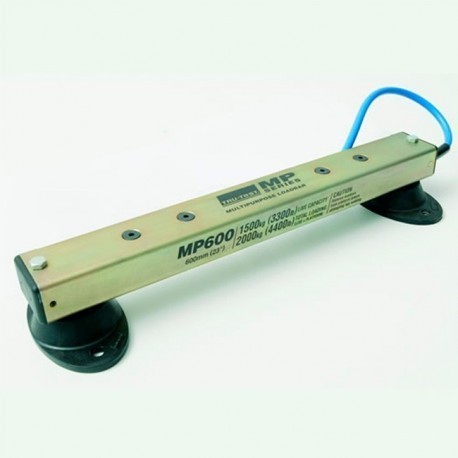

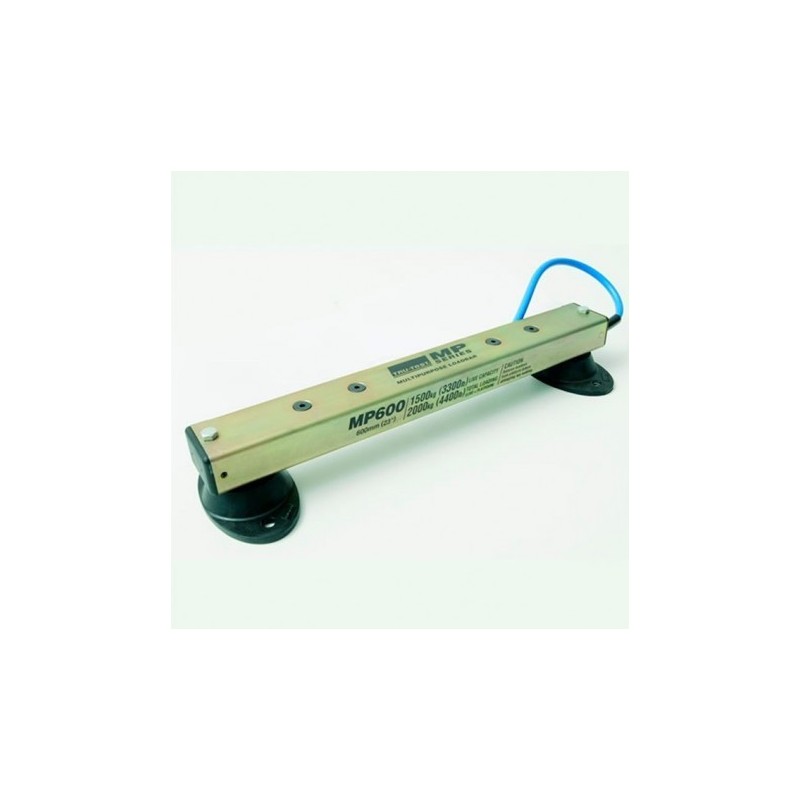

Barra de carga MP600

Barras de Carga Serie MP

Barras de carga multipropósito

Las barras de carga MP están diseñadas para trabajar de a pares, en una gran variedad

de aplicaciones, incluyendo bajo plataformas de ganado, jaulas para ovejas y prensas de

lana. Las barras de carga MP también pueden ser usadas individualmente y como

conjunto de 4, usando un cable adaptador 4-2 para barras de carga Tru-Test.

Versatilidad

Las barras de carga MP se fabrican en largos de 600mm, 800mm y 1010mm, como lo indica su nombre; MP600, MP800 y MP1010. La

MP600 tiene una capacidad total de 2000kg el par y la MP800 y MP1010 tienen una capacidad de 3000kg el par. Las barras de carga MP

son fáciles de montar y requieren simplemente de una superficie plana y firme y una jaula o plataforma rígida. Las barras de carga MP no

necesitan estar instaladas en forma permanente y pueden ser fácilmente transportadas entre un sitio de pesaje y otro.

Durabilidad

Una de las capacidades claves de Tru-test es el diseño y la fabricación de las barras de carga para un ambiente agrícola severo. La serie

MP cuenta con una cubierta enchapada en Zinc y oro, resistentes a la corrosión. Las celdas de carga son fabricadas en aluminio para

aviación y están recubiertos en poliuretano. Los cables TPR/PVC, altamente resistentes, son una característica estándar de todas las

barras de carga MP, que minimizan la posibilidad de daño.

Celda de carga - viga de aluminio

La serie MP usa una celda de carga compuesta por una viga de aluminio. Las barras de carga transforman el peso aplicado sobre ellas en

un cambio de resistencia eléctrica, que a su vez, es convertida por el indicador en una lectura de peso. El cambio en la resistencia se logra

al unir un medidor de tensión (strain gauge), con la superficie de una barra soportante flexible (la barra de aluminio). La deformación de la

barra de aluminio, causada al aplicar el peso, hace que el medidor de tensión se estire o comprima, cambiando la resistencia del medidor

de tensión, en virtud de su cambio de forma.

El área que percibe el peso de las barras donde se aplica el medidor de tensión está especialmente diseñada para maximizar la superficie

de deformación y la señal resultante.

INFORMACION TECNICA DE PRODUCTOS

ELIODORO YAÑEZ 1812, FONO 2-2049000 FAX 2-2045868, SANTIAGO, CHILE

ventas@aitec.cl - www.aitec.cl

Características de la Serie MP Beneficios

Diseño de uso múltiple Se puede usar en una amplia variedad de aplicaciones, incluyendo bajo plataformas para ganado, jaulas para

ovejas y prensas para lana. Con sus tres medidas servirán para la mayoría de plataformas y jaulas.

Enchapada en zinc y oro Brinda resistencia a la corrosión para la cubierta de la barra de carga.

Encapsulado anti-humedad Protege la celda de carga contra la humedad.

Celda de aluminio para aviación Aluminio serie 2000 - resistente y liviano.

Cables TPR/PVC durables Disminuye la posibilidad de daños en los cables. Difícil para los animales de cortarlo al morderlo.

Orificios de clavija en el pie de barra

de carga

Evita que el sistema de pesaje se resbale al incluir pernos de anclaje a la fundación. El uso de clavijas insertadas

en orificios perforados en la fundación permite levantar rápidamente las barras.

Compatible Las barras de carga GP podrán operar con Indicadores EziWeigh, Serie 2000 y Serie 3000 sin la necesidad de

una calibración adicional. Hay disponible una actualización de software para los indicadores más antiguos

Montaje mínimo Las barras pueden simplemente ponerse sobre una superficie plana firme con una jaula o plataforma montada.

Múltiples configuraciones La serie MP puede ser usada individualmente, como par o en grupo de 4.

Cables de extensión Hay disponibles cables de extensión si son necesarios.

Especificaciones

Celda de carga Viga de aluminio .

Capacidad total MP600 = 2000 kg

MP800 = 3000 kg

MP1010 = 3000 kg

Resolución Modo fino = 0.1 kg (0.2 lb), al usar las indicaciones Tru-Test

Normal = 0.5 kg (1 lb)

Precisión ± 1% o 2 resoluciones, según cual sea mayor

Longitud nominal MP600 = 600mm (23”)

MP800 = 800mm (32”)

MP1010 = 1010mm (39”)

Ancho de sección de la barra 75 mm (3”)

Altura total 100 mm (4”)

Centros de fijación de la plataforma MP600 = 561mm (22 1/8”)

MP800 = 761mm (30”)

MP1010 = 870mm, 915mm ó 960mm (34 1/4”, 36”, 37 3/4”)

Dimensiones de base de pie 150 mm x 75 mm (6” x 3”)

Longitud del cable 5 m (16½”)

Tipo de cable Cable de 4 conductores. Cubierta de conductor e interior TRP, PVC en la capa intermedia para protección contra

impactos, exterior TPR azul para protección de sol y frío.

Peso (par) MP600 = 13,5 kg (30 lb)

MP800 = 16,5 kg (36 lb)

MP1010 = 22 kg (49 lb)

Temperatura de funcionamiento -10º a +40º C (+15º a +105º F)

Temperatura de almacenaje -20º a +60º C (-5º a 120º F)

Humedad 95%
